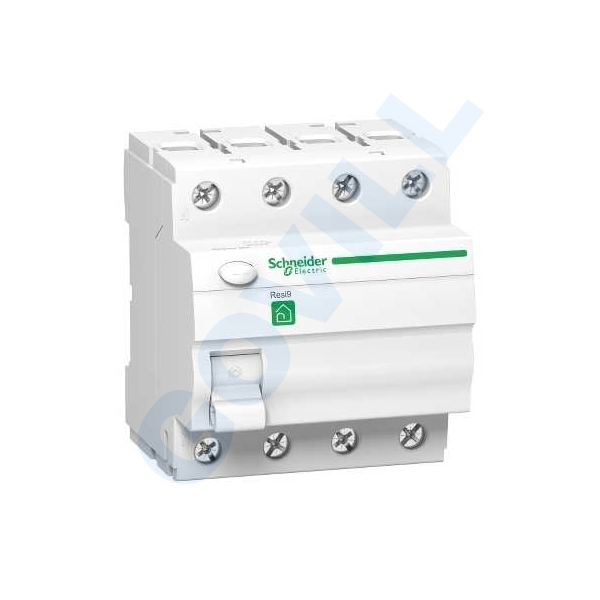

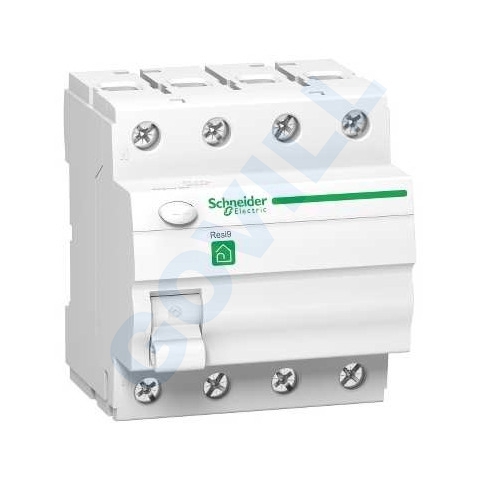

Schneider Fi-relé 4P 40A 30mA, Resi9
Schneider Fi-relé 4P 40A 30mA, Resi9
Schneider Fi-relé 4P 40A 30mA, Resi9
| termékcsalád | Resi9 |
|---|---|
| termék neve | Resi9 RCCB |
| termék vagy komponens típusa | Maradékáram védőrelé |
| pólusok megnevezése | 4P |
| nulla helyzete | Bal |
| névleges áramerősség | 40 A |
| hálózat típusa | AC |
| földzárlat érzékenység | 30 mA megfelel EN/IEC 61009-1 |
| földszivárgás védelmi idő késleltetés | Pillanatnyi |
| szivárgóáram védelmi osztály | AC típus |
| Névleges törés és gyártási kapacitás | Im 500 A megfelel EN/IEC 61009-1 |
| névleges feltételes rövidzárlati áram | 6 kA |
| minőségjelző címkék | AENOR |
| hálózati frekvencia | 50/60 Hz |
|---|---|
| Ue névleges üzemi feszültség | 400 V AC 50/60 Hz |
| Ui névleges szigetelési feszültség | 440 V |
| Uimp névleges lökő-feszültség állóság | 4 kV |
| impulzus áram | 250 A |
| vezérlés típusa | Rúd |
| helyi jelzés | ON/OFF jelzés és lámpa |
| szerelési mód | Csíptetve |
| szerelőtartó | DIN sín |
| fésűs gyüjtősín elosztóblokk kompatibilitás | Fenéklap: kettős csatlakozás |
| 9 mm furattávolság | 8 |
| magasság | 84 mm |
| szélesség | 77 mm |
| mélység | 92 mm |
| súly | 0,32 kg |
| beágyazási mélység | 44 mm |
| szín | Fehér |
| mechanikus tartósság | 20000 ciklus |
| elektromos élettartam | AC-11: 10000 ciklus |
| csatlakozás típusa | Alagút típusú terminálok (felső panel) - 1...35 mm² - merev Alagút típusú terminálok (felső panel) - 1...35 mm² - Rugalmas sodrott Alagút típusú terminálok (felső panel) - 1...4 mm² - merev |
| meghúzási nyomaték | 3,5 N.m felső panel |
| szabványok | EN/IEC 61009-1 |
|---|---|
| terméktanúsítvány | EAC |
| IP védettségi szint | IP20 megfelel IEC 60529 IP405 (moduláris szekrény) megfelel IEC 60529 |
| szennyezettségi fok | 3 |
| a környezeti levegő hőmérséklete működés közben | -5…40 °C |
| környezeti levegő hőmérséklet tárolásra | -30…70 °C |
