Mit jelent az IP-kód ?
Az IP-védettség (International
Protection Marking) jelentése Nemzetközi
Védettségjelölés. Egy műszaki berendezés áramköreit védő tokozás (készülékház) környezeti behatások
elleni védettségét jelzik vele. Az IP-besorolást Magyarországon az MSZ EN
60529:2015 „Villamos
gyártmányok burkolatai által nyújtott védettségi fokozatok (IP-kód) (IEC
60529:1989)” nemzetközileg az
IEC 60529:1989 szabvány
írja le, amelyet gyakorlati tesztek alapján
határoztak meg.

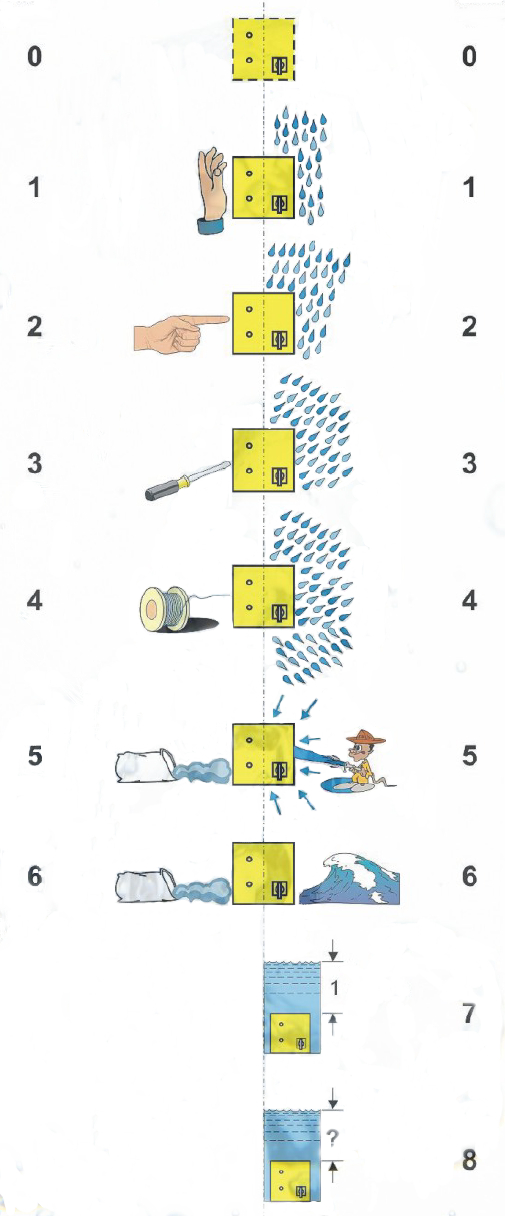

Az első számjegy a szilárd anyagok, a
második a vízzel szembeni védelemre vonatkozik.
A magasabb szám minden esetben magasabb
védelmi szintet jelent.
Szilárd tárgyak szerkezetbe jutása elleni mechanikai védettség
·
0: Nincs védelem
Víz elleni védettség
·
0: Nincs védelem
·
1: Függőlegesen cseppenő víz ellen védett (pl. kicsapódó víz)
·
2: Fröccsenő víz ellen védett (függőlegestől max. 15 fokban)
·
3: Fröccsenő víz ellen védett (függőlegestől max. 60 fokban)
·
4: Fröccsenő víz ellen védett minden irányból (nem károsító mértékű
szivárgás megengedett)
·
5: Kisnyomású vízsugár ellen védett minden irányból (nem károsító
mértékű szivárgás megengedett)
·
6: Erős vízsugár és vízbe merítés ellen védett (rövid ideig tartó merülés,
nem károsító mértékű szivárgás megengedett)
·
7: Vízbe merülés ellen védett korlátozott ideig (0,15–1 m között 30 percig)
·
8: Víz alatt folyamatosan használható (a gyártó által meghatározott, 1 és 3
méter közötti mélységben)
·
9K : Magasnyomású víztömeg, 14-16 liter/perc 10-15 cm-ről magas
nyomáson.
Tipikus jelölések elektronikai készülékeknél
1. IP65: teljes mértékben
védett por ellen ÉS kisnyomású vízsugár ellen védett minden irányból
|
