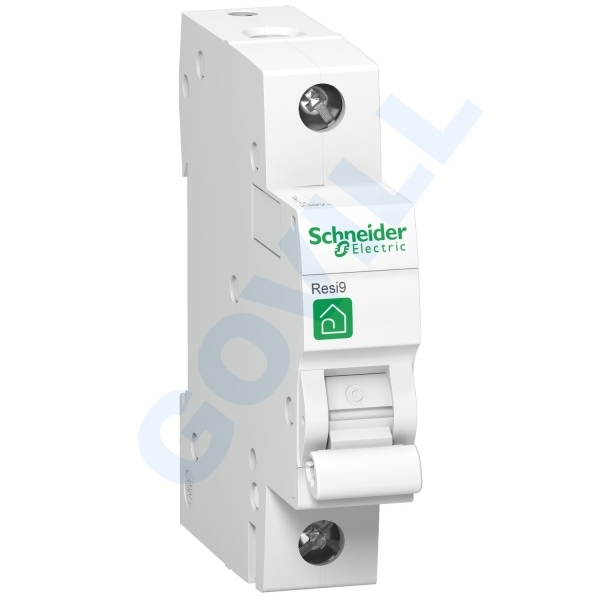

Kismegszakító RESI9 1P 32A C 4.5kA
| termékcsalád | Resi9 |
|---|---|
| termék neve | Resi9 MCB |
| termék vagy komponens típusa | Kisautomata kapcsoló |
| készülékalkalmazás | Elosztás |
| pólusok megnevezése | 1P |
| védett pólusok száma | 1 |
| névleges áramerősség | 32 A -30 °C |
| hálózat típusa | AC |
| kioldóegység technológia | Termikus-mágneses |
| görbe | C |
| megszakítási kapacitás | 4500 A Icn -230 V AC 50/60 Hz megfelel EN/IEC 60947 |
| szabványok | EN/IEC 60947 |
| terméktanúsítvány | EAC VDE, C csoport |
| hálózati frekvencia | 50/60 Hz |
|---|---|
| Ue névleges üzemi feszültség | 230 V AC 50/60 Hz |
| Mágneses kioldási határérték | 5...10 x In |
| korlátozási osztály | 3 megfelel EN/IEC 60947 |
| Ui névleges szigetelési feszültség | 440 V AC 50/60 Hz |
| Uimp névleges lökő-feszültség állóság | 4 kV |
| vezérlés típusa | Rúd |
| helyi jelzés | ON/OFF jelzés és lámpa |
| szerelési mód | Csíptetve |
| szerelőtartó | DIN sín |
| fésűs gyüjtősín elosztóblokk kompatibilitás | Fenéklap: kettős csatlakozás |
| 9 mm furattávolság | 2 |
| magasság | 85 mm |
| szélesség | 18 mm |
| mélység | 75 mm |
| szín | Fehér |
| mechanikus tartósság | 10000 ciklus |
| elektromos élettartam | 4000 ciklus AC 50/60 Hz megfelel EN/IEC 60947 |
| reteszelési opciók leírása | Lakat KI helyzetben |
| csatlakozás típusa | Alagút típusú terminálok (felső panel) - <= 35 mm² - merev Alagút típusú terminálok (felső panel) - <= 25 mm² - merev Alagút típusú terminálok (felső panel) - <= 25 mm² - Rugalmas sodrott |
| vezeték csupaszítási hossz | 14 mm esetén felső panel csatlakozás |
| meghúzási nyomaték | 2 N.m felső panel |
| szivárgóáram-védelem | Nincs |
| IP védettségi szint | IP20 megfelel IEC 60529 IP405 (moduláris szekrény) megfelel IEC 60529 |
|---|---|
| szennyezettségi fok | 3 megfelel EN/IEC 60947 |
| túlfeszültség kategória | IV |
| a környezeti levegő hőmérséklete működés közben | -25…60 °C |
| környezeti levegő hőmérséklet tárolásra | -40…80 °C |
