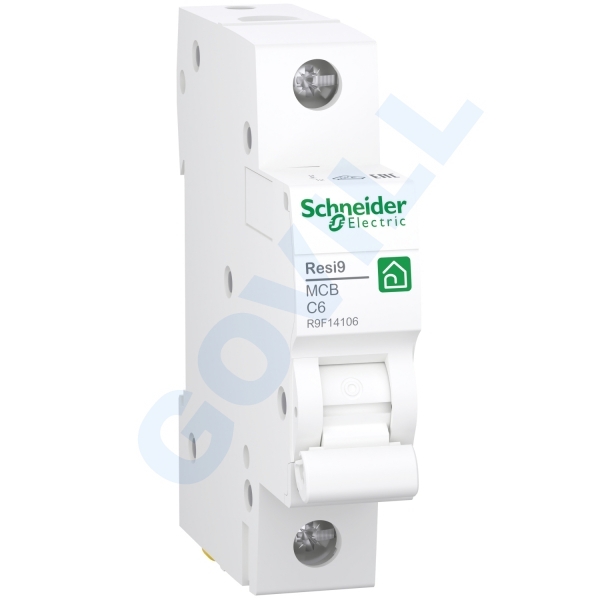

Kismegszakító RESI9 1P 6A C 4.5kA

Termékleírás

Kismegszakító RESI9 1P 6A C 4.5kA

• A Schneider Elecrtic Resi9 sorozatú kismegszakítók között egy-, két- és hárompólusú kivitelű, B és C jelleggörbével rendelkező készülékek találhatók.
• 6–40A-es névleges áramerősségű kismegszakítók 4500A zárlati megszakítóképességgel rendelkeznek.
• Csatlakoztatás vezetékkel alul és felül, gyűjtősínnel alul.

• Fő jellemzők

  termékcsalád	Resi9
  termék neve	Resi9 MCB
  termék vagy komponens típusa	Kisautomata kapcsoló
  készülékalkalmazás	Elosztás
  pólusok megnevezése	1P
  védett pólusok száma	1
  névleges áramerősség	6 A -30 °C
  hálózat típusa	AC
  kioldóegység technológia	Termikus-mágneses
  görbe	C
  megszakítási kapacitás	4500 A Icn -230 V AC 50/60 Hz megfelel EN/IEC 60947
  szabványok	EN/IEC 60947
  terméktanúsítvány	EAC VDE, C csoport

  Kiegészítő jellemzők

  hálózati frekvencia	50/60 Hz
  Ue névleges üzemi feszültség	230 V AC 50/60 Hz
  Mágneses kioldási határérték	5...10 x In
  korlátozási osztály	3 megfelel EN/IEC 60947
  Ui névleges szigetelési feszültség	440 V AC 50/60 Hz
  Uimp névleges lökő-feszültség állóság	4 kV
  vezérlés típusa	Rúd
  helyi jelzés	ON/OFF jelzés és lámpa
  szerelési mód	Csíptetve
  szerelőtartó	DIN sín
  fésűs gyüjtősín elosztóblokk kompatibilitás	Fenéklap: kettős csatlakozás
  9 mm furattávolság	2
  magasság	85 mm
  szélesség	18 mm
  mélység	75 mm
  szín	Fehér
  mechanikus tartósság	10000 ciklus
  elektromos élettartam	4000 ciklus AC 50/60 Hz megfelel EN/IEC 60947
  reteszelési opciók leírása	Lakat KI helyzetben
  csatlakozás típusa	Alagút típusú terminálok (felső panel) - <= 25 mm² - merev Alagút típusú terminálok (felső panel) - <= 16 mm² - merev Alagút típusú terminálok (felső panel) - <= 16 mm² - Rugalmas sodrott
  vezeték csupaszítási hossz	14 mm esetén felső panel csatlakozás
  meghúzási nyomaték	2 N.m felső panel
  szivárgóáram-védelem	Nincs

  Környezet

  IP védettségi szint	IP20 megfelel IEC 60529 IP405 (moduláris szekrény) megfelel IEC 60529
  szennyezettségi fok	3 megfelel EN/IEC 60947
  túlfeszültség kategória	IV
  a környezeti levegő hőmérséklete működés közben	-25…60 °C
  környezeti levegő hőmérséklet tárolásra	-40…80 °C
